嘉柔JROFLEX系列编码器电缆是一款用于编码器(传感器)系统下的数据信号传输反馈专用连接电缆，设计采用高柔性的双绞带屏蔽结构，设计电缆特别适用于具备拖链循环往复弯曲移动系统下的移动式编码器系统，具备差分信号传输能力强、抗电磁干扰等基本特性，同时，针对不同的工况场合环境，我司选用特殊改性弹性体材料或进口聚氨酯材料等作为电缆护层设计，满足不同复杂程度工况场合环境下的编码器系统。

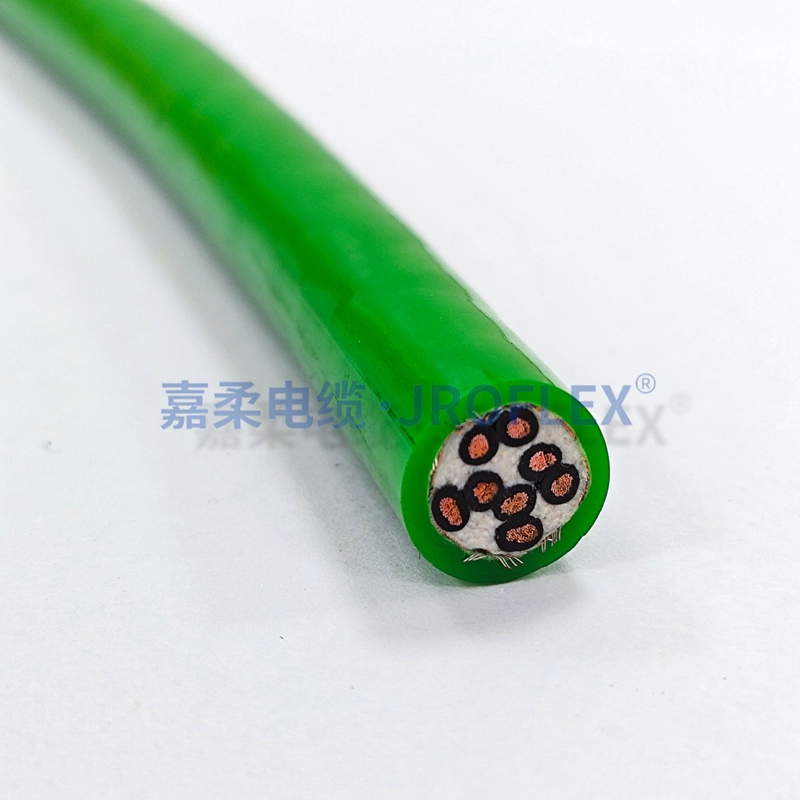

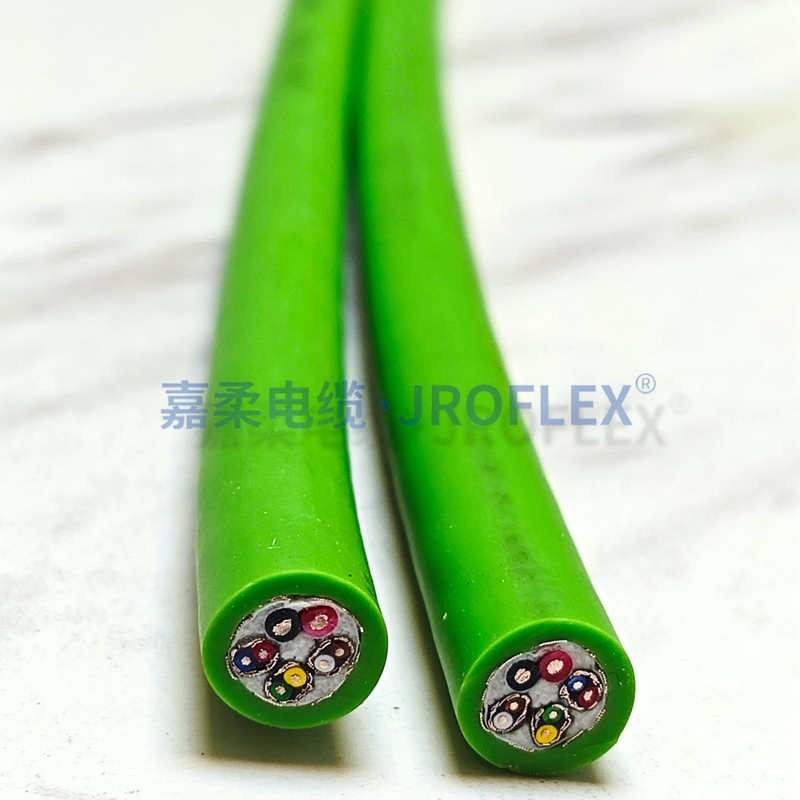

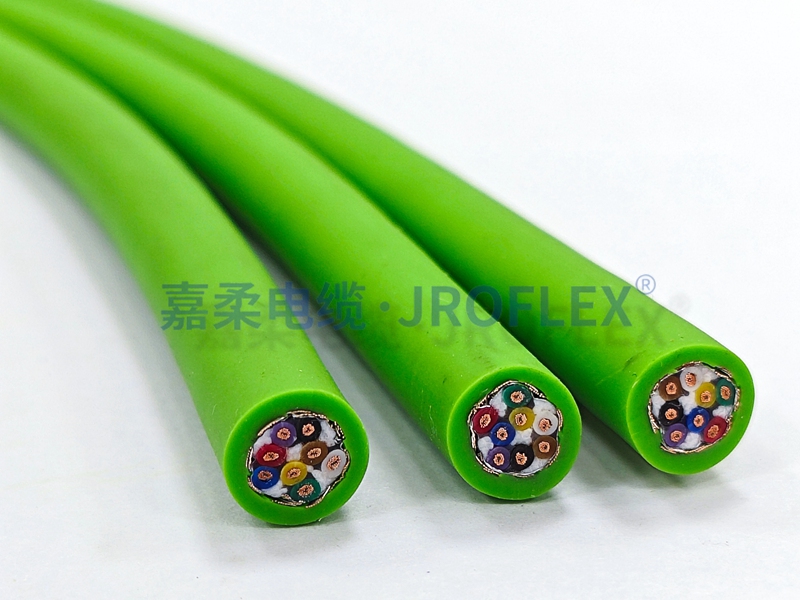

电缆结构设计：

导体：采用多股超细退火型无氧裸铜丝或镀锡铜丝绞合，既提升柔韧性和抗弯曲疲劳性，也能增强抗氧化能力，适配潮湿等特殊环境；

绝缘：采用特种弹性体、HDPE、TPE 等材料，介电常数低，能减少信号延迟与损耗，保障传输速率，同时提升电缆的机械特性；

屏蔽：铝箔麦拉/镀锡铜网设计单层或双层结构，可设计总体屏蔽或双层屏蔽设计，先对两两对绞的信号线单独做铝箔屏蔽避免信号串扰，再搭配覆盖率≥85%的镀锡铜丝编织总屏蔽，可有效抵御变频器、电机等设备的高频电磁干扰；

护套：特殊改性弹性体材料或进口聚氨酯PUR材料作为电缆外护层，保障电缆可适用于室内、户外不同复杂程度工况条件下的编码器系统的耐环境性能；

电缆主要参数：

额定电压：300/300V；300/500V；

测试电压：2000V；

弯曲半径：7.5xD(移动安装)；

温度范围：-40~+90℃宽温域范围可定制；

导体标准：符合VDE 0295/CLASS 6类导体标准；

芯线区分：彩色线芯或数字编码区分，方便电缆接线；

符合认证：CE RoHS；

电缆主要特性：

● 耐环境能力：耐温范围较广，-40℃至+90℃宽温域范围可定制；PUR护套款还能抵御矿物油、酸碱等侵蚀，适配油污、潮湿等复杂工况。

● 机械性能：高柔性款弯曲寿命可达 800 万次以上，持续运动时弯曲半径可达7.5倍电缆外径，同时能承受一定机械拉力，满足机械臂等设备的高频运动需求；

● 信号传输能力强：双绞成对芯线绞合结构设计，电缆具备优异的差分信号传输能力；

● 屏蔽抗干扰：按需的双层或单层的总体屏蔽或分屏+总屏结构可按需设计，保障电缆具备优异的差分信号传输能力；

上海嘉柔电缆设计生产的编码器电缆(编码器/传感器信号电缆)电缆是工业自动化领域的关键配件，常见于工业机器人，可适配高频弯曲运动；在数控机床、木材加工中心的伺服系统中，能精准传输位置控制信号；还用于港口起重机的定位系统、电梯曳引机的运行监测、风电设备的转速检测等场景，同时也适配注塑机、汽车生产线等油污环境下的设备信号传输。
