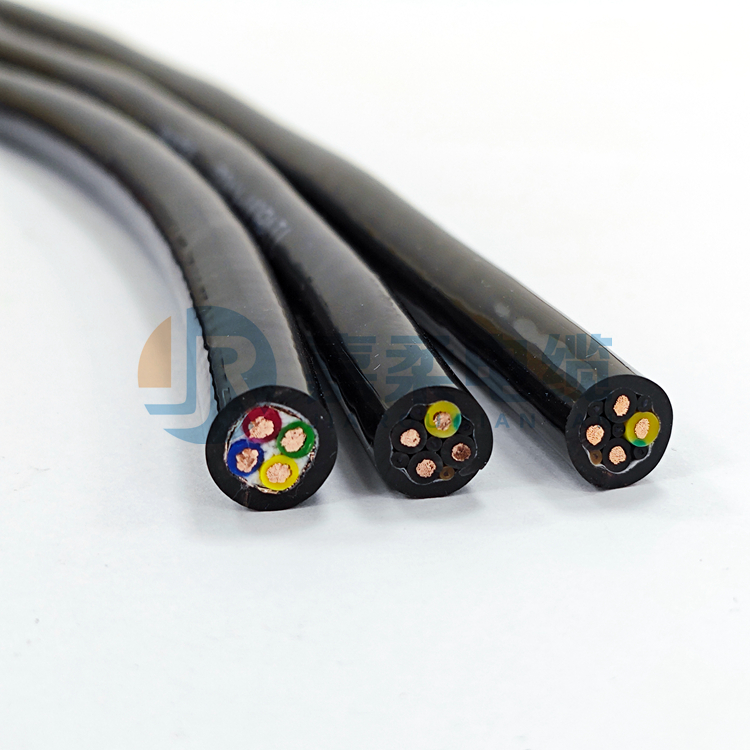

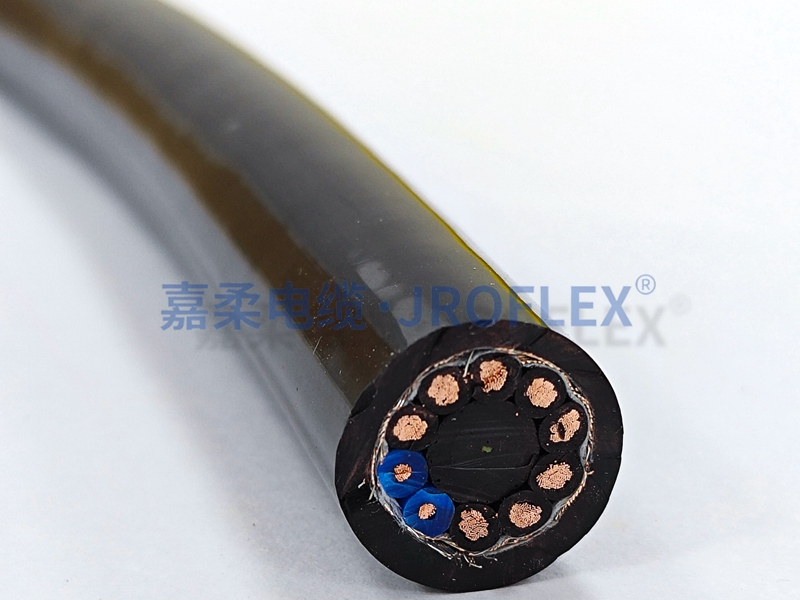

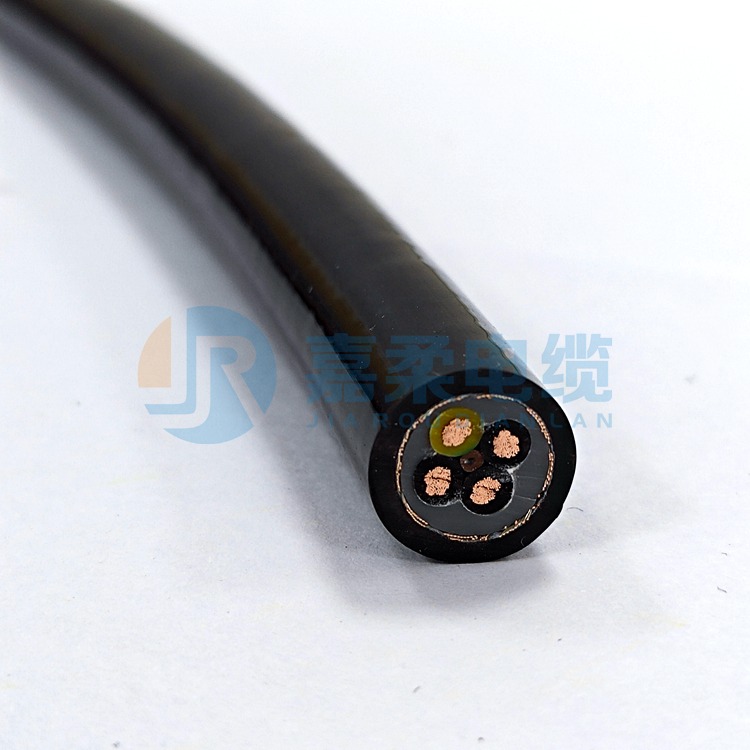

TPU拖链电缆是以热塑性聚氨酯弹性体（TPU）作为护套材料的特种高柔性移动电缆，专为频繁弯曲移动的拖链系统设计，能适应多种严苛工况，如高耐磨、多油污、多水、具备酸碱腐蚀以及高低温变化等场景，满足严苛工况条件下的拖链系统下的高频循环往复弯曲移动式的供电、控制连接及数据信号传输反馈连接。

电缆结构设计：

导体：通常采用超细无氧裸铜丝或镀锡铜丝，多股精绞集束，符合 VDE 0295/CLASS 6类导体标准，具有良好的导电性和柔软性；

绝缘层：一般选用优质高强度混合阻燃型弹性体材料，能满足电缆严格的电气性能要求，同时提升电缆的机械性能；

芯线区分：常见的有彩色线芯或数字编码区分，接地芯线通常为黄/绿色，便于布线和识别；

绞合结构：采用短节距优化的柔性防扭结构、分组式间隙填充或双绞成对结构等，以保障电缆在拖链系统中的稳定传输；

屏蔽层：对于屏蔽型电缆，一般采用镀锡铜丝编织设计高密度屏蔽网层，屏蔽密度可达 80% 及以上，能有效抗电磁干扰；

护套：可按需设计单层或双层护套结构，采用进口TPU材料设计电缆外护套，具有优异的耐磨、耐油、防水等性能；

电缆主要特性：

● 高柔性与耐弯折：多股细铜丝绞合导体和优化的绞合工艺，使电缆具有出色的柔性，耐弯折寿命＞800万次、＞1000万次；

● 耐磨耐油：TPU护套具有超强的耐磨性，同时耐油性良好，能有效抵御油污侵蚀；

● 耐候性与耐腐蚀性：具备耐酸碱盐雾腐蚀、耐UV、耐日光老化等特性，可在室内外复杂苛刻的工况环境下使用；

● 耐高低温：可按需定制适用于-40~+90℃宽温域范围下的移动安装应用；

● 抗干扰性：屏蔽型电缆的高密度屏蔽网层，能确保信号传输的稳定性，避免受到外界电磁干扰；

电缆主要参数：

额定电压：截面＜0.5mm² 时，为300/300V；截面≥0.5mm² 时，为300/500V；

测试电压：2000V。

弯曲半径：动态拖链安装时，通常≥7.5× 电缆外径；

温度范围：-40~+90℃宽温域范围可定制；

符合认证：CE RoHS；

上海嘉柔电缆设计生产的TPU拖链电缆广泛应用于数控机床、工业机器人、自动化生产线、港口起重机、冶金行业连铸机等设备的拖链系统，能满足这些设备在频繁移动和复杂工况下的信号传输和供电需求。
