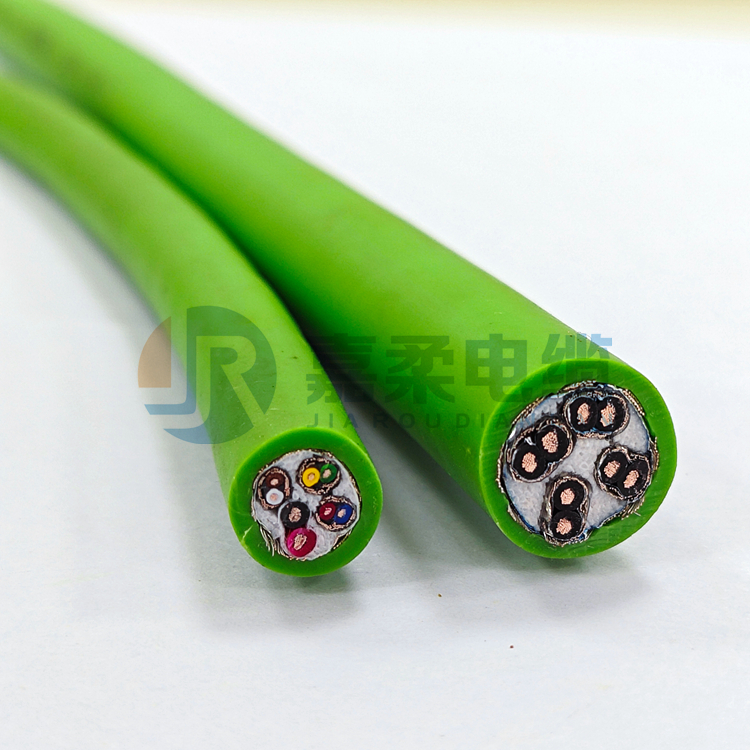

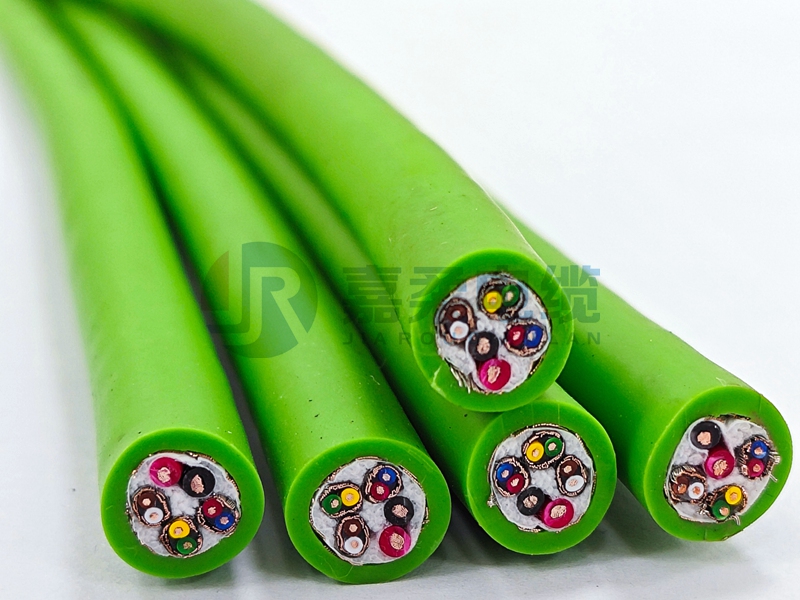

编码器电缆_双绞屏蔽_数控机床专用，是专为数控机床伺服编码器量身打造的特殊传输电缆，适配数控机床高频动态作业工况。电缆整体采用双绞屏蔽结构设计，保障电缆强的信号传输能力以及抗电磁干扰性能，可有效稳定传输位置、速度等信号。作为数控机床编码器电缆，其兼具高柔性、耐油耐磨特性，适配机床拖链高频往复运动，广泛应用于数控车床、加工中心等设备，是数控机床编码器系统下的重要双绞屏蔽型数据信号传输反馈连接电缆。

电缆结构设计：双绞屏蔽结构，助力编码器信号传输反馈

导体：多股超细无氧裸铜丝精绞集束，参照VDE 0295/CLASS 6类导体标准，也可选择镀锡铜丝；

绝缘层：采用优质混合弹性体材质或PE、TPE绝缘材料，满足电缆严格电气性能；线芯采用彩色编码或数字编号区分，便于安装维护。

成缆：绝缘芯线按优化节距两两双绞成对，通过短节距绞合降低线对间串扰，提升差分信号传输能力；芯线间隙填充高强度聚酯纱抗拉纤维，平衡纵向拉伸应力，防止运动中变形；

屏蔽：采用“铝箔麦拉分屏蔽+镀锡铜丝总屏蔽”的复合防护结构，每对对绞线均包裹铝箔麦拉屏蔽层，整体再覆以密度≥85%的镀锡铜丝编织网，确保干扰信号有效泄放；亦可按需设计采用单层或双层的总体屏蔽结构设计；

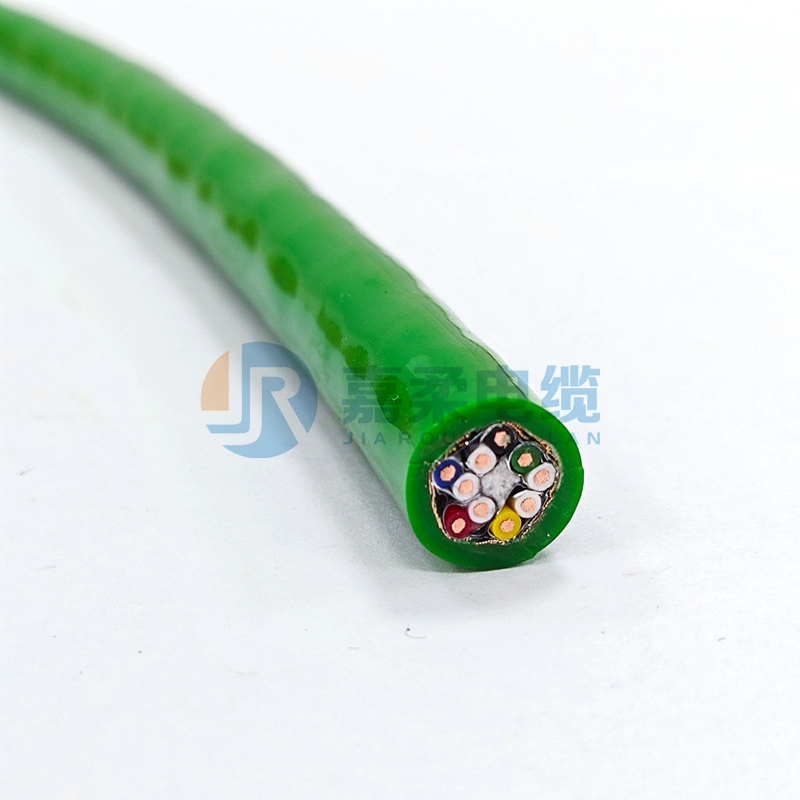

护套：特殊改性弹性体材料或进口PUR材质，适配数控机床车间环境，以及其他不同复杂程度工况条件下的编码器系统广泛安装应用；

电缆主要特性：优化设计，匹配编码器系统需求

●双绞屏蔽抗干扰性能：双绞屏蔽编码器电缆可有效阻隔数控机床变频器、主轴电机产生的高频电磁干扰，确保编码器位置、速度信号无失真传输；

●耐弯曲与高柔性性能：数控机床编码器电缆优化选材，优化电缆导体及芯线绞合结构，弯曲半径为7.5×电缆外径（移动安装）、4×电缆外径（固定安装），抗弯曲次数≥500万次，可长期承受数控机床拖链高频往复运动；

●电气性能：额定电压按截面区分，截面＜0.5mm²为300/300V，截面≥0.5mm²为300/500V；

●综合防护性能：编码器电缆护套采用聚氨酯PUR或改性弹性体材料，可抵御数控机床切削液、润滑油的长期侵蚀；耐温范围-40℃～+90℃可定制，可耐受机床主轴高温辐射与车间冬夏温差，同时具备耐磨、抗撕裂特性，延长数控机床编码器电缆的使用寿命；

上海嘉柔电缆设计生产的JROFLEX系列编码器电缆凭借优化的选材及结构设计、优异的抗干扰性能和耐弯曲特质，有效解决了普通编码器电缆在数控机床中易受干扰、易断芯、传输不稳定的痛点，不仅适用于数控机床下的编码器系统，亦可广泛的用于室内、户外等多场景下的多种伺服编码器系统下，用于编码器数据信号传输反馈连接，兼顾实用性与耐用性。
