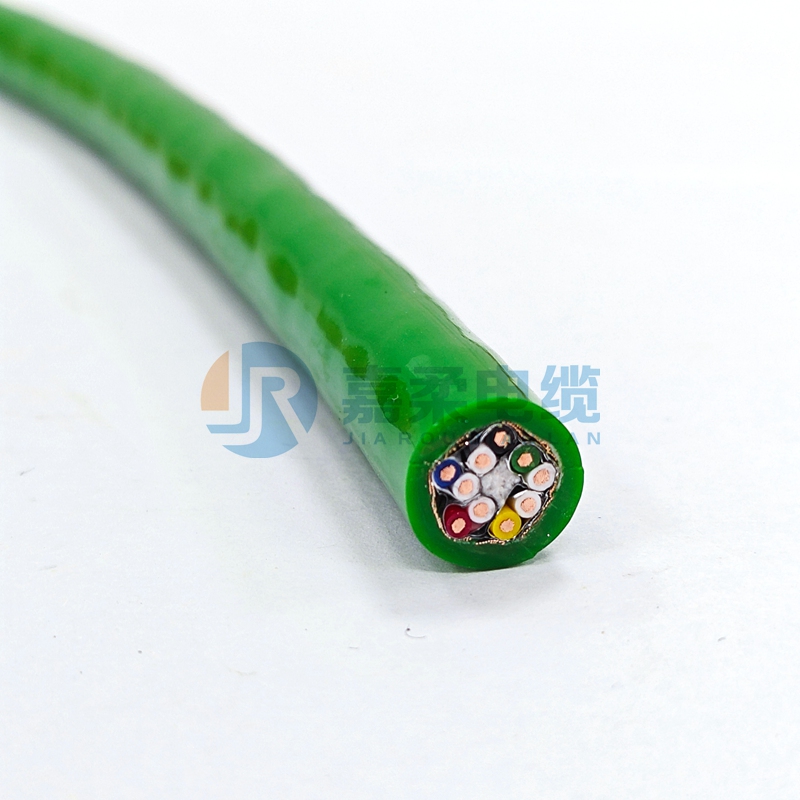

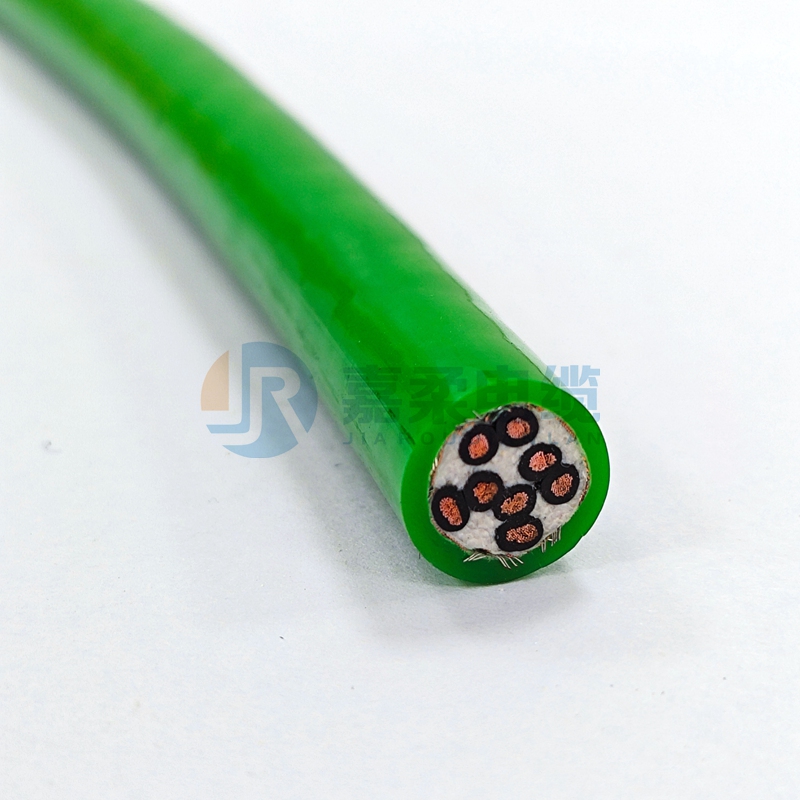

TPU双绞屏蔽拖链电缆是一款专为复杂严苛工况场景下的拖链系统设计的高柔性数据信号传输反馈连接电缆，其双绞成对的芯线结构、屏蔽防护设计以及TPU护套选择应用，适配拖链高频往复弯曲移动、抗电磁干扰、强的信号传输能力以及复杂严苛工况需求。相较于普通材料，TPU外护套选择与应用，保障电缆具备更为优异的耐弯折使用寿命以及环境适应性能，有效解决工业现场电磁干扰导致的信号失真、数据丢包、设备误动作等问题。

电缆结构设计：

导体：超细无氧裸铜丝/镀锡铜丝多股精绞集束，参照VDE 0295/CLASS 6类导体标准；

绝缘：优质高强度混合弹性体材料/PE/TPE等多种材料按需选择，满足电缆严格电气性能，提升电缆机械性能；

芯线结构：固定节距均匀的双绞成对绞合，线对采用短节距优化的复绞成缆设计；

屏蔽设计：铝箔麦拉包覆/镀锡铜丝编织设计电缆高密度屏蔽网层，单层或双层的分屏+总屏或总体屏蔽结构按需设计；

护套设计：单层或双层护套结构按需设计，聚氨酯TPU材料按需选择，满足不同复杂程度工况场景广泛安装应用；

电缆主要特性：

● 高柔软、耐拖链循环往复弯曲移动，适配拖链移动弯曲下的数据信号传输反馈；

● 屏蔽抗电磁干扰性能，保障数据信号传输反馈的稳定与准确；

● 信号传输能力强，双绞成对的信号传输设计，保障电缆具备优异的差分信号传输能力；

● 耐复杂严苛工况，耐磨、耐油污、防水、耐酸碱腐蚀、耐uv、 耐日光老化、防开裂、抗机械疲劳等性能优异，适配室内、户外不同复杂程度工况场景下的拖链系统；

电缆主要参数：

额定电压：300/300V；300/500V；

测试电压：2000V；

弯曲半径：7.5xD(移动安装)；

温度范围：-40~+90℃可定制；

符合认证：CE RoHS；

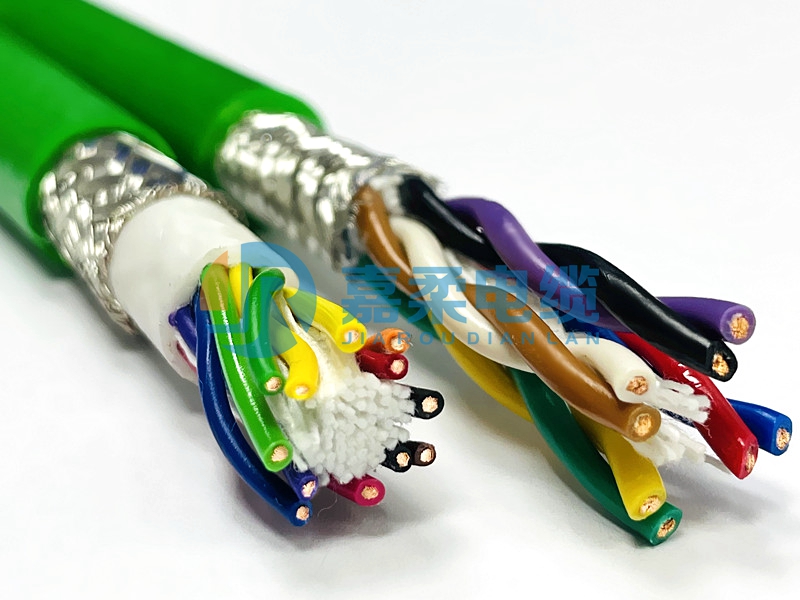

上海嘉柔电缆设计生产的JROFLEX系列TPU双绞屏蔽拖链电缆优化的对绞结构设计，信号芯线以固定节距均匀绞合，利用差分平衡原理抵消线间串扰，从结构上保障信号传输均衡稳定，电缆柔性优异，可承受数百万次反复弯折不断芯。线缆内部采用饱满填充结构，固定线芯位置，避免运动过程中线芯移位、磨损。外层搭配铝箔加铜网双层屏蔽结构，杜绝外界电磁辐射干扰。外层采用高品质TPU聚氨酯护套，结构紧实紧凑，贴合拖链狭小空间布线需求。
