嘉柔JROFLEX系列编码器电缆采用特殊的高柔性双绞屏蔽结构设计，具备高柔软耐拖链循环往复弯曲、抗电磁干扰以及信号传输能力强的基本特性。根据不同工况环境需求，我司(上海嘉柔电缆)贴合工况选择电缆用材，方能保障电缆具备更长的安装使用寿命，其常用规格如2/4/6/8/10芯0.2/0.25/0.3/0.34/0.5mm²等等，特别满足具备拖链部件的移动式编码器系统下的广泛安装。

嘉柔JROFLEX系列编码器电缆设计说明：

● 柔软性：电缆需要具备一定的柔软度以方便电缆的敷设安装，特别是拖链编码系统下的使用，需要采用特殊的高柔性结构设计，满足电缆频繁耐弯曲的应用需求；

● 信号传输能力：编码器连接电缆其重要职能便是信号传输反馈，双绞成对的芯线设计，电缆具备更为优异的差分信号传输能力，同时需要注重电缆绝缘阻抗性能，以满足电缆在不同行程距离下的信号连接使用；

● 抗电磁干扰能力：优异的抗电磁干扰性能也是编码器电缆能够准确、稳定的传输信号的保障。对于解决电磁干扰，采用屏蔽结构设计。编码器信号连接电缆的屏蔽设计，一般有以下几种：

1.单层屏蔽结构：用镀锡铜丝编织设计电缆高密度屏蔽层，总体屏蔽设计；

2.双层屏蔽结构：采用铝箔包覆+镀锡铜网编织屏蔽的双层总体屏蔽设计；

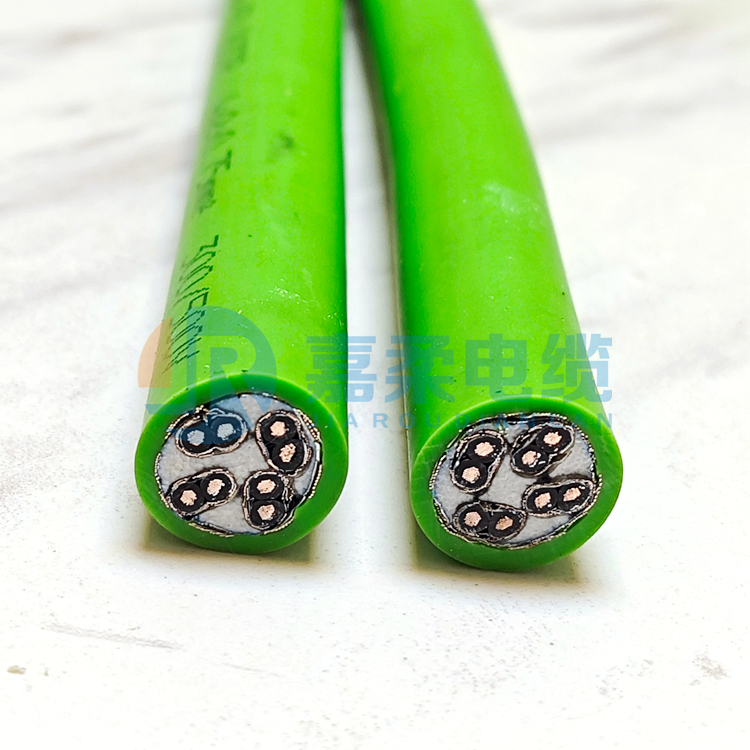

3.双重屏蔽结构：即每对芯线单独屏蔽（通常采用铝箔包覆，也可根据需要选择镀锡铜网屏蔽），绞合成缆后再设计电缆的整体屏蔽，可设计单层或双层的总体屏蔽；

● 耐环境能力：随着自动化的广泛应用，编码器信号传输反馈连接电缆也不仅仅应用于常规的室内环境，对于一些较为复杂恶劣的工况场合，对电缆的耐环境性能要求较高，因此，可设计弹性体材质或聚氨酯TPU/PUR护套，满足对于电缆耐磨、耐候、抗撕裂、耐油污、防水、耐老化、耐酸碱腐蚀、耐温、阻燃、抗机械疲劳等性能的不同需求。

电缆主要参数：

额定电压：截面＜0.5mm² 300/300V；截面≥0.5mm² 300/500V；

测试电压：1500V~2500V；

温度范围：-40~+90℃温度范围可定制；

弯曲半径：7.5xD（移动安装）；

导体标准：符合VDE 0295/CLASS 6类导体标准，无氧裸铜丝/镀锡铜丝可按需设计；

符合认证：CE RoHS；

编码器系统下用于编码器信号传输反馈使用的编码器电缆需要具备优异的信号传输性能以及抗电磁干扰性能，以保障信号传输反馈的准确与稳定，因此，电缆的选材及结构设计尤为重要。特别是拖链编码器系统，电缆不仅需要满足信号传输反馈的需要，同时电缆还需要具备优异的柔软性能，以满足电缆在拖链部件下的频繁往复移动弯曲。
