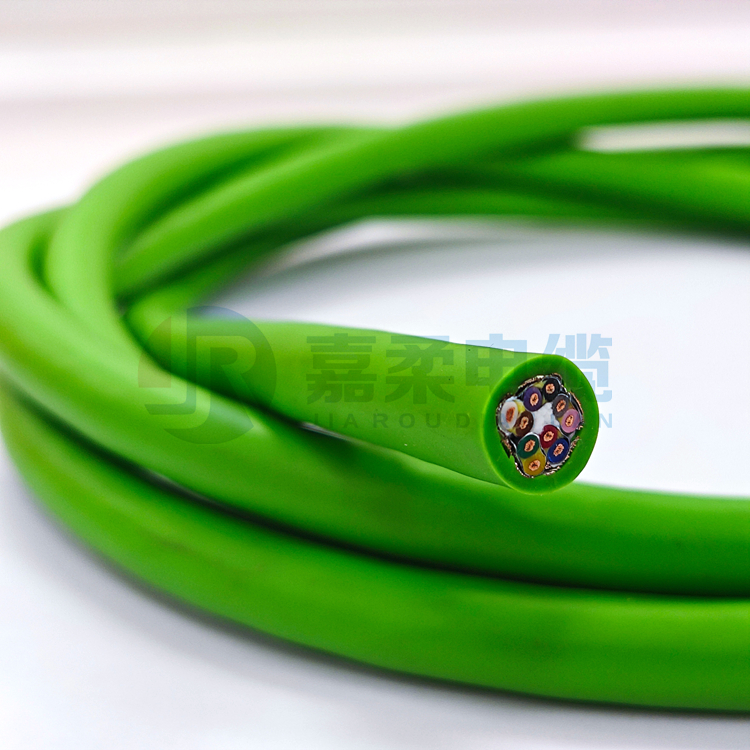

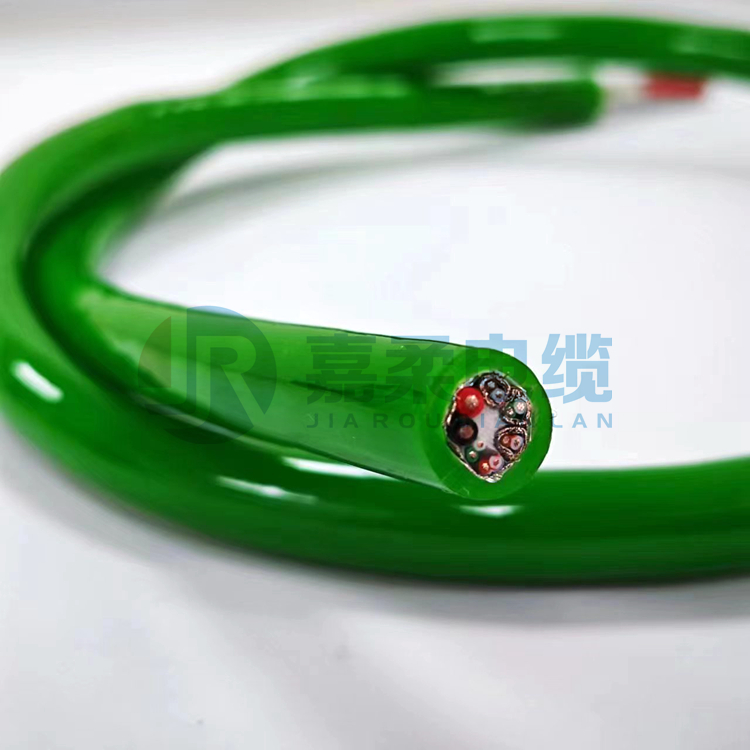

上海嘉柔电线电缆有限公司设计生产的JROFLEX系列双绞屏蔽编码器（传感器）电缆是专为工业编码器/传感器设计的高精度差分信号传输专用线缆，核心是双绞芯线结构+多层屏蔽结构，用于在强电磁干扰、频繁弯曲的工业场景下，稳定传输位置、速度、角位移等反馈信号，特别适用于具备拖链部件的移动式编码器/传感器系统。

电缆结构设计：

● 导体（信号传输核心）

材质：多股超细无氧裸铜/镀锡铜丝精绞集束，符合VDE 0295/CLASS 6类高柔性导体标准；

规格：0.14–1.5mm²，常用如0.2mm²、0.3 mm²、0.5 mm²；

优势：导电率高、柔韧性极强，适配高频往复弯曲，不易断芯；

● 绝缘层

材料：TPE、PE、改性PVC等多材质按需选择；

工艺：低介电常数设计，减少信号衰减；线对彩色/数字编号，便于区分；

● 双绞对（抗串扰核心）

结构：两两绝缘芯线按短节距双绞成对，形成独立差分信号单元；

原理：利用差分传输抵消线对间电磁耦合，抑制串扰；

常见配置：2×2×0.3、3×2×0.3、4×2×0.5（N 对双绞）；

● 屏蔽层（抗干扰核心）

主流结构（双层屏蔽最优）：

分屏蔽：每对双绞单独铝箔麦拉绕包，抑制线对间串扰；

总屏蔽：成缆后整体镀锡铜丝高密度编织，屏蔽密度≥85%–90%；

性能：屏蔽性能优异，抵御变频器、伺服电机等强电磁干扰；

● 填充/加强层

中心：芳纶/聚酯纱抗拉元件，提升纵向抗拉力；

间隙：聚酯纤维填充，平衡结构、防扭结、提升稳定性；

● 外护套

材料：改性PVC、PUR（聚氨酯）等材料按需选择；

特性：耐磨、耐油、耐候、抗 UV、抗撕裂，耐弯曲寿命更长；

温度：常规-10℃～+70℃，更广温度范围可定制-40℃～+90℃；

电缆主要参数：

额定电压：截面＜0.5mm² 300/300V；截面≥0.5mm² 300/500V；

测试电压：2000V；

弯曲半径：7.5xD(移动安装)；

温度范围：-40~+90℃宽温域范围可定制；

符合认证：CE RoHS；

电缆主要特性：

● 超强抗干扰：双绞抵消串扰+双层屏蔽隔绝电磁干扰，信号无失真、无漂移；

● 高保真传输：差分信号+低衰减绝缘，适合编码器等高速 / 高精度信号；

● 高柔性耐弯折：超细多股导体+弹性护套，适配拖链、机器人关节等动态场景；

● 环境适应性强：耐油、耐温、耐磨、抗UV，适应工业车间恶劣工况；

● 长距离稳定：低电容+高屏蔽，支持长距离可靠传输；

选型要点说明：

芯数：按编码器接口选（如 4 对 = 8 芯，适配 A/B/Z + 电源）；

线径：按需适配：如短距/动态选0.3 mm²；长距/重载选0.5 mm²；

屏蔽：强干扰/长距选分屏+总屏；一般场景选总屏；

护套：根据敷设安装方式、工况环境(如温度、油污、水、腐蚀性物质等)选择电缆护套，保障电缆的耐用性；
